產品名稱：電動插板閥（耐腐蝕、高溫環境、污水渠、灌溉、卸料等）[ 2026-04-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

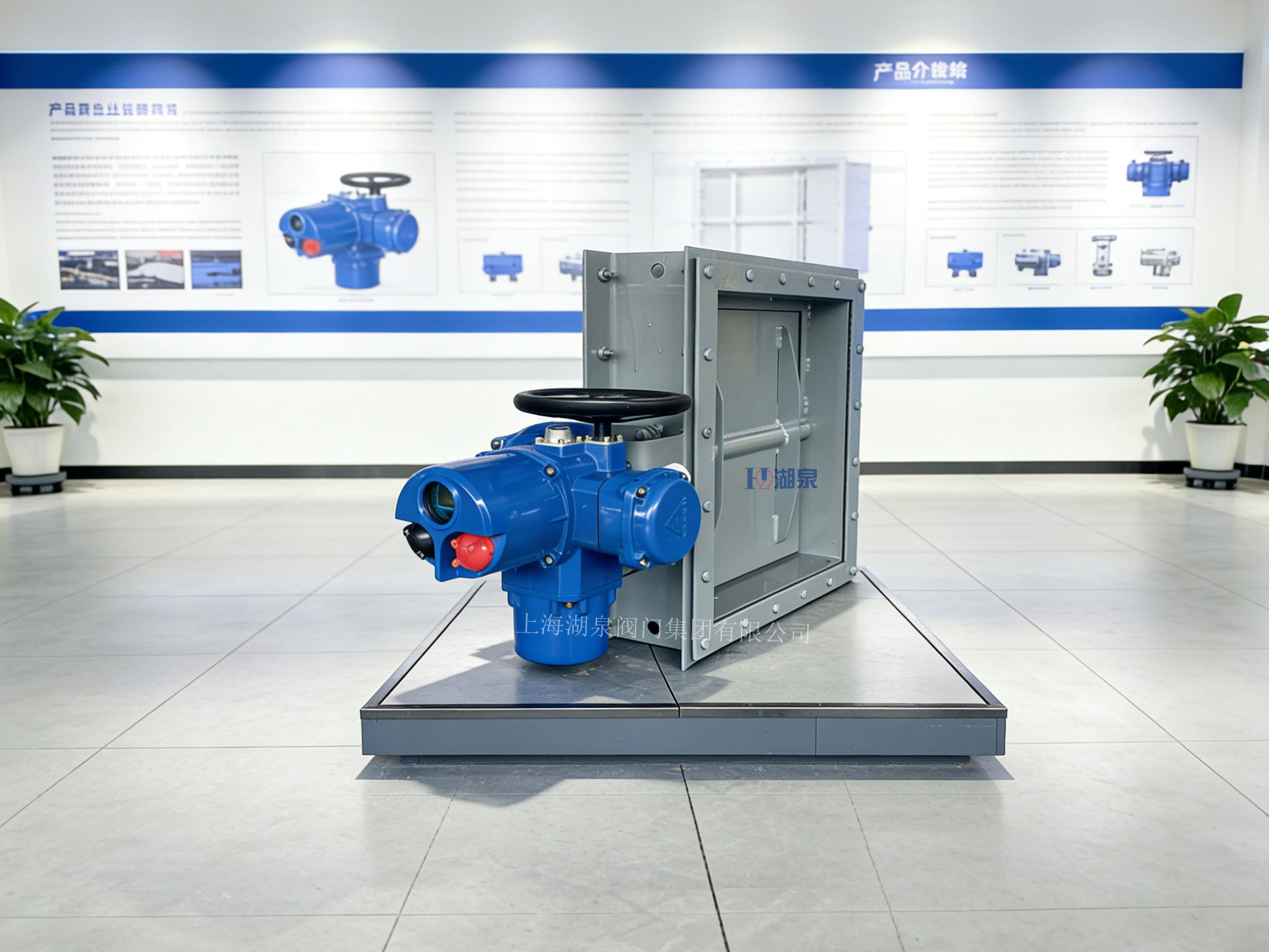

電動插板閥是一種采用垂直升降式閘板實現管道介質截?cái)嗷蛘{(diào)節控制的閥門。其啟閉件為閘板，閘板的運動方向與流體方向垂直，通常用于全開或全關，不適用于調節和節流。‌ 該閥門廣泛應用于需要控制粉料、晶粒料、小顆粒料流量的場合，特別是在耐腐蝕、高溫環境、污水渠、灌溉、卸料等工況下表現優異。‌
一、產品定義與核心特性
電動插板閥，亦稱電動螺旋閘閥、電動插板門，根據工況需求有圓形和方形兩種設計。‌ 其核心設計使其閥體通徑無凹槽，介質不易卡阻堵塞，具備全通徑流通特性，尤其適合含有固體顆粒或漿液的介質。‌
針對用戶關注的耐腐蝕與高溫環境，該產品系列具備以下專門特性：
- ‌耐腐蝕性‌：閥體及閘板材質可選用奧氏體不銹鋼（如304、316、316L）或高合金耐熱鋼（如2520/310S），以抵抗不同介質的腐蝕。‌ 密封材料可選擇PTFE填料、橡膠密封或四氟密封，以適應腐蝕性介質。‌
- ‌耐高溫性‌：專為高溫工況設計的型號（常稱為高溫插板閥或耐高溫插板閥）采用耐熱鋼網狀結構、超微細高純度莫來石澆注保護層或2520(310S)等高合金材料。‌其工作溫度范圍寬廣，硬密封型最高可耐受1000℃至1200℃高溫，無需額外冷卻裝置，適用于鍋爐輸灰渣系統等極端環境。‌
- ‌適應復雜介質‌：該閥門設計適用于紙漿、污水、煤漿、灰、渣水混合物、糖漿等漿液或固體顆粒介質，能滿足污水渠、灌溉等場景對介質適應性的要求。‌
- ‌卸料與流量控制‌：該閥門常與卸料器配套使用，是控制流量大小、實現迅速切斷的理想設備，廣泛應用于冶金、礦山、建材、糧食、化工等行業的卸料環節。‌
二、結構與技術特點
電動插板閥結構緊湊、重量輕、操作靈活、裝拆方便。‌ 其關鍵結構特點包括：
- ‌驅動方式‌：支持電動、氣動等多種驅動方式。電動裝置通常具備防塵、防水（IP65/IP67）、防爆（Ex d II BT4/CT4）等防護等級，環境溫度適應范圍可達-20℃至+40℃。‌
- ‌密封設計‌：采用先進的密封結構以提升可靠性。部分型號采用全浮動雙密封設計，閥體密封面與閘板形成第一層密封，外圈的彈性密封環形成第二層密封。‌密封閥座為活動結構設計，具有防磨損和自動補償功能，延長使用壽命。‌ 在啟閉過程中，閥座與閘板始終緊貼運動，確保啟閉力穩定并有效切斷介質。‌
- ‌連接形式‌：閥體常采用法蘭對夾式連接，具有超短結構長度，能減輕管路系統整體重量并減少占用空間。‌
三、主要技術參數
- ‌公稱通徑‌：范圍從DN50至DN1200（圓形），方形尺寸可根據需求定制。‌
- ‌公稱壓力‌：常見范圍為1.0MPa至1.6MPa，部分高溫型號可達2.5MPa。‌
- ‌工作溫度‌：根據密封材料差異，橡膠密封一般不超過80℃，四氟密封一般不超過180℃，硬密封型最高可達1000℃以上。‌
- ‌適用介質‌：紙漿、污水、煤漿、灰、渣水混合物、糖漿、粉料、晶粒料及50mm左右塊狀物料等。‌
四、典型應用領域
電動插板閥的應用已從普通領域擴展到各行各業，尤其契合用戶提及的多種場景：‌
- ‌高溫工業環境‌：廣泛應用于電站鍋爐（循環流化床鍋爐、沸騰爐等）的輸灰渣系統，以及冶金、煤炭、化工、制藥等行業的高溫物料控制與制粉系統。‌
- ‌環保與市政工程‌：用于城市的污水處理、供熱管道介質分流等場景。‌
- ‌農業灌溉與排水‌：適用于含有雜質或顆粒的污水渠、灌溉水流的控制與切斷。
- ‌物料輸送與卸料‌：作為各類除塵設備的灰斗卸料裝置，以及磨機、烘干機、料倉等設備的給卸料裝置，廣泛應用于冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。‌
五、安裝、維護與故障預防
安裝前需檢查閥門腔內和密封面，確保無污物附著，并核對型號、連接尺寸及介質流向。‌ 各連接部位螺栓需均勻擰緊，并預留足夠的驅動裝置操作和維修空間。‌
對于電動驅動型，需按線路圖接線，并注意其環境溫度適應范圍。‌典型故障包括在帶壓工況下，閥門從關閉到開啟的驅動力矩可能顯著增大，超過機構設計力矩，導致驅動困難甚至電機燒毀。‌ 因此，在選型與操作時需充分考慮工作壓力對驅動力的影響。
