產品名稱：耐高溫500°不銹鋼電動蝶閥D943W-25P dn300[ 2021-06-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

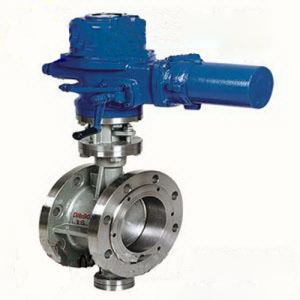

一、耐高溫500°不銹鋼電動蝶閥D943W-25P dn300產品介紹

上海湖泉閥門有限公司耐高溫500°不銹鋼電動蝶閥D943W-25P廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。根據材質的選用情況可分別適用于無腐蝕性工況時碳鋼：-29℃～425℃不銹鋼：-40℃～650℃；適用介質為空氣、水、污水、蒸氣、煤氣、油品等。電動法蘭式硬密封蝶閥屬于金屬硬密封蝶閥，采用先進的多層次三偏心結構，是由DZW電動執行器法蘭是金屬硬密封蝶閥構成。壓力等級PN10-25=1.0-2.5MPa；口徑：DN50-DN2000mm。材質：WCB鑄鋼碳素鋼；304不銹鋼/316不銹鋼/304L不銹鋼/316L不銹鋼。

對450～600℃的閥可選用常規的閥。另外再注意兩個問題：①選高溫填料；②上下蓋的密封；對600℃以上的閥，目前，國內主要采用蝶閥結構，閥體內襯耐熱材料，這種結構非常笨重。較好的方法應該是直接選用高強度合金，這種合金可直接用在900~1000℃內，如發動機燃燒室就選用這種材質，它們不只耐溫性能好，而且還有較好的強度性能；選用這種材料，大口徑可用蝶閥，中小口徑可用球閥，如全功能超輕型調節閥。它與其它產品的不同在于上面已提到的三點：①材料用高溫、高強度合金；②上下蓋的密封問題；③高溫填料問題。310S雙相不銹鋼是奧氏體鉻鎳不銹鋼，不銹鋼牌號為 06Cr25Ni20,通常情況下也有很多人稱其2520雙相不銹鋼。其具有很好的抗氧化性，耐腐蝕性，因其鉻和鎳含量高，所以 310S雙相不銹鋼又擁有良好的耐高溫性，310S雙相不銹鋼zui高耐溫1200℃蝶閥，可在1150℃高溫下連續使用。伴隨著工業領域的快速發展和需要，310S雙相不銹鋼憑借其優良的抗氧化，耐腐蝕，耐高溫等特點已被廣泛應用于工業制造方面。

產品名稱：電動高溫蝶閥，高溫蝶閥
產品型號：D941W
產品規格：DN100-2000
公稱壓力：0.1MPa
適用溫度：≤550℃-800℃
驅動方式：電動、手動、氣動、蝸輪
適用介質：空氣、煙氣、及其他高溫氣體
泄漏率：普通型≤3% 低泄漏率≤1%

公稱通徑		DN200~1800（8”~70”）
公稱壓力（MPa）		0.25
閥門材料	閥體	20號鋼板內襯復合耐火材料
	閥板	高溫合金（XD-2、XD-4）
	閥桿	高溫合金（XD-2、XD-4）
	填料	柔性石墨+因科鎳爾
適用介質		SO2氣、SO3氣及其它高溫氣體
適用溫度（℃）		≤1350℃
連接形式		平焊連接
傳動方式		蝸輪蝸桿、氣動、電動

耐高溫500°不銹鋼電動蝶閥D943W-25P dn300技術參數：
工作溫度 950～1650℃
使用環境溫度電動執行機構:-10～80℃ 伺服放大器: 0～45℃
閥板轉角 0～90°
輸入信號DC 0～10mA、4～20mA
環境相對濕度電動執行機構: ≤95% 伺服放大器: ≤85%
公稱壓力MPa 0.1～6.4
死區 ≤0.8%
回差 ≤2.5%
基本誤差 ±2.5%
泄漏量 ≤2%
電源電壓 220V/50Hz 380V/50Hz
材料
閥體：高溫特種合金鋼
閥板：高溫特種合金鋼
軸：高溫特種合金鋼
填料：高溫柔性石墨+因科乃爾
內襯：高溫耐火材料

DN	D	D1	B	b	n-d	L1
DN	D	D1	B	b	n-d	L1	L	H	型號	L	H	型號
150	375	335	190	16	12-φ18	375	1170	470	ZKJ-210	860	460	Z5-36
200	440	395			12-φ18	448	1316			1006
250	490	445			12-φ18	473	1366			1056
300	540	495	220		16-φ22	580	1695	550	ZKJ-310	1270		Z10-36
350	595	550		20	16-φ22	608	1751			1344
400	645	600			20-φ22	642	1841			1396
450	695	650			20-φ22	668	1870			1446
500	860	810			24-φ22	772	2189	690	ZKJ-410	1624		Z15-36
600	975	920	210		24-φ26	829	2303			1798
700	1075	1020			24-φ26	883	2411			1906
800	1175	1120			28-φ30	1040	2800	780	ZKJ-510	2260	570	Z20-36
900	1275	1220			28-φ30	1090	2900			2320
1000	1375	1320	220	24	32-φ30	1140	3010			2430
1200	1575	1520			36-φ30	1265	3260			2680
1400	1790	1730			40-φ30	1370	3520	978	ZKJ-610A	2920		Z30-36
1500	1890	1830	240	28	40-φ30	1545	3870			3270
1600	1990	1930			44-φ30	1590	3976			3376
1800	2290	2230			48-φ30	1700	4190	1028	ZKJ-610	3590
2000	2505	2440			52-φ30	1800	4390			3790
2200	2705	2640	300		56-φ33	1900	4590			3990
2400	3030	2960	300		64-φ33	2000	4930		ZKJ-710	4240	660	Z4
