    全國服務熱線021-64162222

    平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

    產品名稱:Z943WF無導流孔電動平板閘閥[ 2021-05-20 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、Z943WF無導流孔電動平板閘閥產品介紹

      海湖泉閥門有限公司Z943WF無導流孔電動平板閘閥采用單閘板帶導流孔和不帶導流孔兩種結構型式,帶導流孔結構流道通暢,適用于油氣輸送,通球等。如果按結構來分,我們通常看到的是兩種,一種是扁平型的,另一種是圓型的。帶導流孔平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫€等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。廣泛應用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫€等輸送管線,放空和汽儲存裝置上,用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

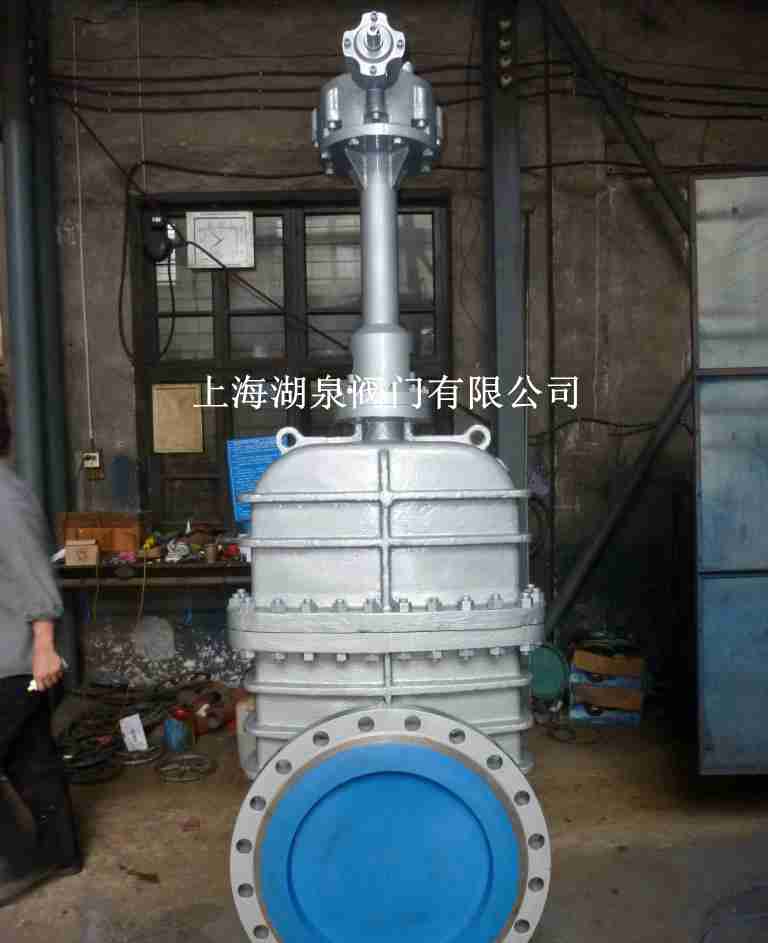

      Z943WF無導流孔電動平板閘閥

      二、Z943WF無導流孔電動平板閘閥產品原理

      上海湖泉Z943WF無導流孔電動平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥,則兩閘板間的撐開機構可以補充這一壓緊力。
      1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構,使平板閘閥進出口雙向密封,并且該結構的啟閉力矩僅為普通閥門的1/2,能達到輕松開、關閥門。
      2、在全開時,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線。
      3、采用帶自密封能力的填料結構,無需經常調節,開、關極為輕便,且密封性可靠,填料函處設有輔助密封油脂注入結構,密封,真正達到零泄漏;解決了通用閥門填料處容易外漏的弊病。
      4、Z943WF無導流孔電動平板閘關閉時能自動卸掉內腔高壓,保證使用安全。
      5、全封閉結構,防護性能好,可適應全天候要求。


      三、Z943WF無導流孔電動平板閘閥產品零部件材料

      零件名稱 零部件材料
      JB/T7298 API 6D
      閥門/閥蓋 WCB WCB A352-LCB A351-CF8M
      閘板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP
      閥桿 2Cr13 2Cr13 A182-F6a A182-F316S
      閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
      填料 NBR/FPM 柔性石墨 聚四氟乙烯
      墊片 18-8/柔性石墨
      螺栓 35 35CrMo A193-B7M A193-B8
      適用溫度 -29~250℃ -29~550℃ -46~250℃ -40~200℃
      適用介質 水、油品 蒸汽、油品 丙烷、乙烯 硝酸類

    • 四、Z943WF無導流孔電動平板閘閥產品零部件材

      1.6MPa DN L D D1 D2 D0 f b H H1 n-Φd
      凸面法蘭(RF)
      (K)Z43WF6C
      (K)Z543WF6C
      (K)Z643WF6C
      (K)Z943WF6C
      50 178 160 125 100 250 3 18 584 80 4-Φ18
      65 190 180 145 120 250 3 18 634 95 4-Φ18
      80 203 195 160 135 250 3 20 688 100 8-Φ18
      100 229 215 181 155 300 3 20 863 114 8-Φ18
      125 254 245 210 185 350 3 20 940 132 8-Φ18
      150 267 280 240 210 350 3 24 1030 150 8-Φ23
      200 292 335 295 265 350 3 26 1277 168 12-Φ23
      250 330 405 355 320 400 3 30 1491 203 12-Φ25
      300 356 460 410 375 450 4 30 1701 237 12-Φ25
      350 381 520 470 435 500 4 34 1875 265 16-Φ30
      400 406 580 525 485 305 4 36 2180 300 16-Φ30
      450 432 640 585 545 305 4 40 2440 325 20-Φ34
      500 457 705 650 608 305 4 44 2860 360 20-Φ41
      600 508 840 770 718 305 5 48 3450 425 20-Φ41
      700 610 910 840 788 305 5 50 3960 460 24-Φ41
      800 660 1020 950 898 305 5 52 4550 512 24-Φ41
      900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
      1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
