產品名稱： dn700石油專用電動平板閘閥[ 2023-03-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多產品點擊：電動閘閥

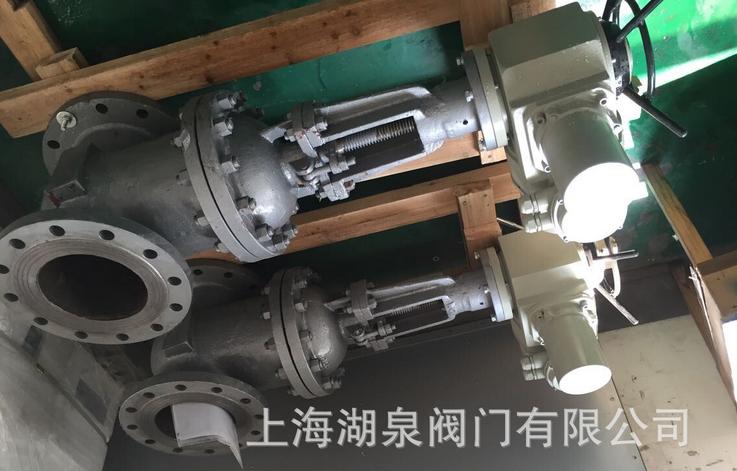

一、 dn700石油專用電動平板閘閥產品介紹

上海湖泉閥門集團有限公司電動平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫€等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。該產品密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點;適用于水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置,特...『電動平板閘閥』專業生產廠家,由本廠自主研發生產的【閘閥】質量可靠,價格合理,售后服務完善.『電動平板閘閥』適用于各種輕重工業及樓宇管道上。

二、dn700石油專用電動平板閘閥產品技術參數

品名稱：電動平板閘閥
產品型號：Z943WF
公稱通徑：100～1000mm
公稱壓力：1.0～16.0MPa
適用介質：石油、天然氣
適用溫度：-29℃～+121℃

三、 dn700石油專用電動平板閘閥特點

1、軛架套管–鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。
2、閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
3、壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。
4、閥座環–焊接閥座環垂直于流動通道，易于維護。
5、執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
6、軛架裝配式軛架通過抗震測試，易于維護和安裝執行機構。
7、壓蓋–兩件式，自調節壓蓋，避免被彈出。
8、整體后座–硬面，使用壽命最長。
9、閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
10、整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

四、 dn700石油專用電動平板閘閥主要零部件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

墊片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

五、 dn700石油專用電動平板閘閥性能規范

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6
