產品名稱：PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
刀型閘閥顧名思義就是平板閥板底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于 紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。壓力范圍一般都1.6MPa以內使用，溫度一般在120℃以下使用，高溫也可以用特殊材質代替使用。 根據密封性能要求可以分軟密封和硬密封。軟密封可以達到0泄露，硬密封根據不同泄露等級檢驗
該閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。
刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~600mm NPS 2"~24"
適用溫度：-20~+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
配套附件：安裝法蘭
刀型閘閥特點：
◎啟閉迅速，平衡可靠，自動化程度高。
◎安裝高度及位置不受限制。
◎采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
◎配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
產品訂貨須知：
一、①電動法蘭式刀型閘閥產品名稱與型號②電動法蘭式刀型閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動法蘭式刀型閘閥型號，請按電動法蘭式刀型閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.lowday.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

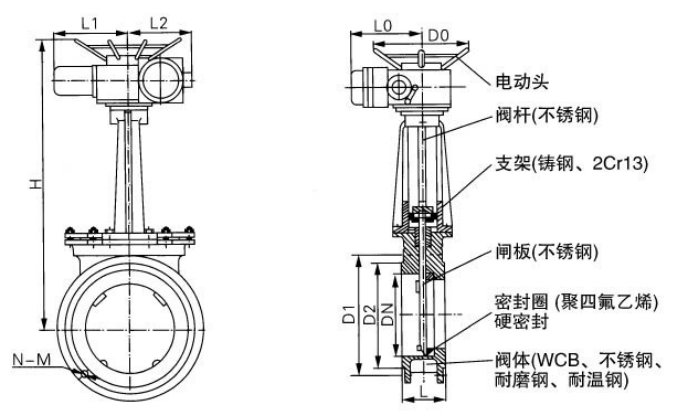

產品外形及結構尺寸：
PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm) DNLDD1D2Hz×MD050431601251002854×M1618065461801451202984×M1618080461951601353154×M16220100522151801553658×M16220125562452101854008×M16230150562802402104758×M20280200603352952655408×M203602506839035032063012×M203603007844040036878012×M204003507850046042888516×M2040040010256551548299016×M22400450114615565532110020×M22560500127670620585120023×M22530600154780725685145020×M2760080019010109508982×M24×M30680
PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm)DNLDD1D2Hz×MD05043160125992854×M1618065461851451202954×M1618080462001601353158×M16220100522201801553658×M16220125562502101854008×M16230150562852402104758×M202802006034029526554012×M203602506840535531063012×M223603007846041037578012×M224003507852047043588516×M2240040010258052548599016×M27400450114640585545110020×M27530500127715650609120020×M30530600154840770720145020×M366008001901025950898200024×M36680
