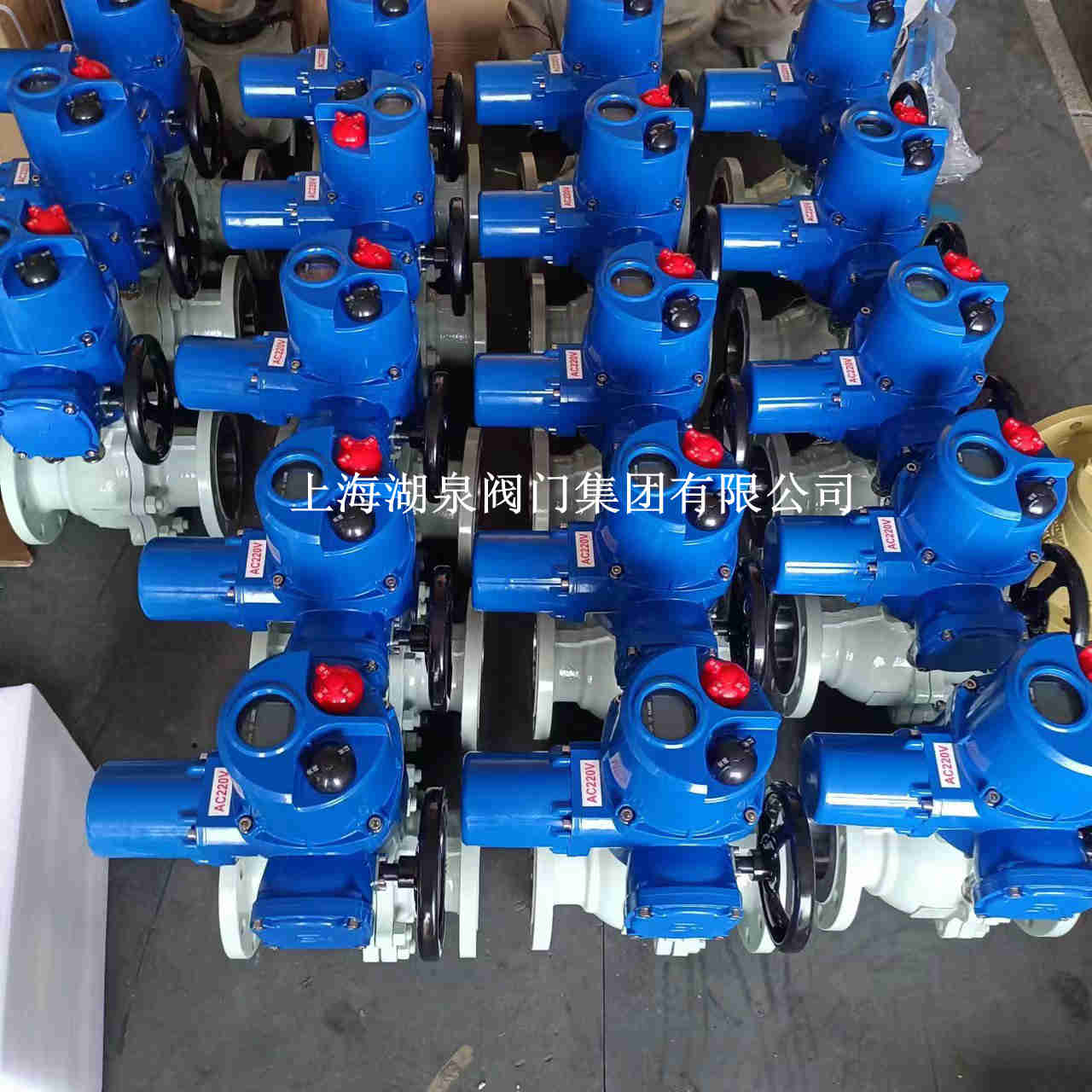

產品名稱：電動執行器DZW20-24-A00智能一體化[ 2023-07-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動執行器DZW20-24-A00智能一體化產品介紹

上海湖泉閥門廠家主導執行器產品為：普通多回轉系列DZW、部分回轉系列DQW、ZB/DZB型系列、智能調節型系列、整體一體化、非侵入式液晶系列，DQ精小型電動執行器，DKJ/DKZ電動執行器，LQ/QT/802型執行器，381SL/381R電子式執行器,PSQ/PSL電動執行機構，閥門電控箱及配件；電動執行機構2SA30，2SA35，2SJ30， 2SJ35， 2SQ30，2SQ35，2SB35，生產的閥門電動裝置和電動調節閥DZW20-24-AOO-WK一體化電動執行器是在DZW普通開關型電動裝置的礎上，增加了電氣控制部分，即WK型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。是在DZW普通開關型電動裝置的基礎上，增加了電氣控制部分，即WK型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。

二、電動執行器DZW20-24-A00智能一體化產品技術參數
1、電源：AC380V 50Hz 三相三線制。
2.、閥位信號：輸出420mA（或020mA）。
3、防護等級：IP554.環境溫度：-20+605.輸出功率：0.03015kwDZW+WK系列電動裝置主要型號：DZW10-24-A00-WK DZW15-24-A00-WK DZW20-24-A00-WK DZW30-24-A00-WK DZW45-24-A00-WK DZW60-24-A00-WK DZW90-24-A00-WK DZW120-24-A00-WK DZW180-24-A00-WK DZW250-24-A00-WK DZW350-24-A00-WK DZW500-24-A00-WK等一體化整體開關型閥門電動裝置。
4、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
5、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
6、缺相保護：具有電源缺相保護功能。
7、控制模式：提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
8、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
9、電子互鎖保護。

型號	公稱轉矩(N. m）	大控制轉矩(N. m）	小控制轉矩(N. m）	輸出軸轉圈數(圈)	允許通過閥桿直徑	手動速比	輸出轉速(r/min）	電機功率	重量
DZW5 +WK	50	75	25	150	28	1∶1	18	0.12	28
DZW10+WK	100	150	50	160			24、36	0.250.37	61
DZW15+WK	150	225	75					0.370.55	63
DZW20+WK	200	300	100		40			0.550.75	63
					28
DZW30+WK	300	450	150		40		24	0.75	65
					28
DZW45+WK	450	675	225	110	48		24	1.1	110
							36	1.5
DZW60+WK	600	900	300				24	1.5	112
							36	2.2
DZW90+WK	900	1350	450		60		24	2.2	139
					48		36	3.0
DZW120+WK	1200	1800	600		60		24	3.0	142
					48
DZW180+WK	1800	2160	900	140	70	25∶1	24	4.0	261
							36	5.5
DZW250+WK	2500	3000	1250				24	5.5	264
DZW350+WK	3500	4200	1750		75	13∶1	18	7.5	430
DZW500+WK	5000	6000	2500					10	440
DZW800+WK	8000	9600	4000	120	80	90∶1	12	13	800
DZW1000+WK	10000	12000	5000		100			15	820
