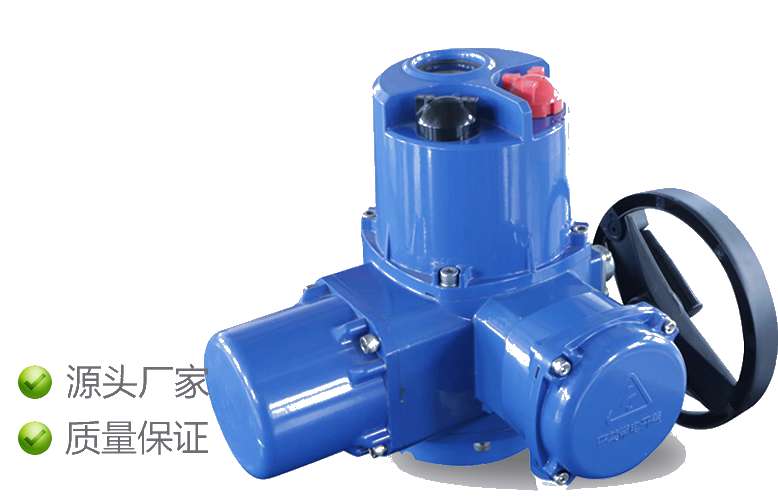

產品名稱：閥門電動裝置Q60-1（整體開關型電動執行器）[ 2023-09-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

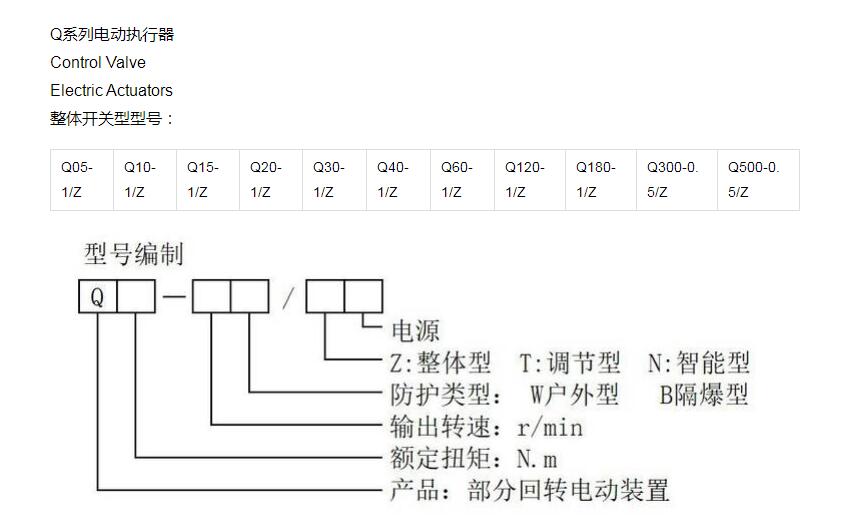

一、閥門電動裝置Q60-1（整體開關型電動執行器）介紹
上海湖泉閥門集團有限公司部分回轉閥門電動裝置，又叫部分回轉電動執行器，部分回轉電動執行器，部分回轉電動裝置，簡稱Q型電裝，是閥門及其類似設備實現開啟、關閉或調節控制的驅動設備應用于電力、冶金、石油、化工、食品、造紙、制藥、水廠和污水處理等行業，適用于蝶閥、球閥、旋塞閥、等作90°回轉的閥門及其類似設備。如果加支架可以作為角行程電動執行器使用，如用于風門，擋板門，煙氣擋板門及其類似設備。主要特點：采用大規模數字集成芯片，智能化程度高，功能強大，控制精度高。機電一體化設計，輕巧美觀，執行機構的功能、參數設置、調試和現場電動操作可通過手持式紅外線遙控器進行設定，無需打開箱體。Q型系列執行機構采用液晶顯示屏，通過形象的標識和符號讓用戶直觀的了解到執行機構的閥位、運行狀態、故障報警等信息，全中文菜單讓你一目了然。現場操作采用傳感器旋鈕，可方便的進行就地開、關、停及現場。

型號	輸出轉矩（N·m）	閥桿直徑	手動速比	輸出轉速（r/min）
				0.5	1	1.5	2	3	4
				電機功率（KW）
Q10 /Q(T)	100	28	88	0.03	0.06	0.09	0.09	0.18	0.18
Q20 /Q(T)	200	28	88	0.06	0.09	0.12	0.12	0.25	0.25
Q30 /Q(T)	300	28	88	0.06	0.12	0.18	0.18	0.37	0.37
Q60 /Q(T)	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
Q90 /Q(T)	900	42	74	0.18	0.25	0.37	0.37	0.75	0.75
Q120 /Q(T)	1200	42	74	0.18	0.37	0.55	0.55	1.1	1.1
Q200 /Q(T)	2000	60	67	0.37	0.55	0.75	1.1	-	-
Q250 /Q(T)	2500	60	67	0.55	0.55	0.75	, 1.1	-	-
Q300 /Q(T)	3000	60	67	0.55	0.75	1.1	-	-	-
Q400 /Q(T)	4000	60	67	0.55	0.75	-	-	-	-
Q500 /Q(T)	5000	60	67	0.75	1.1	-	-	-	-
